Caso · Red y telecom

Reparación de fibra con 408 empalmes y tendido de 4,8 km

Favinca reparó fibra óptica para recuperar protecciones diferenciales, con 408 empalmes, y tendió 4,8 km de cable entre la S/E Punta Piedra y la S/E Ramón Laguna.

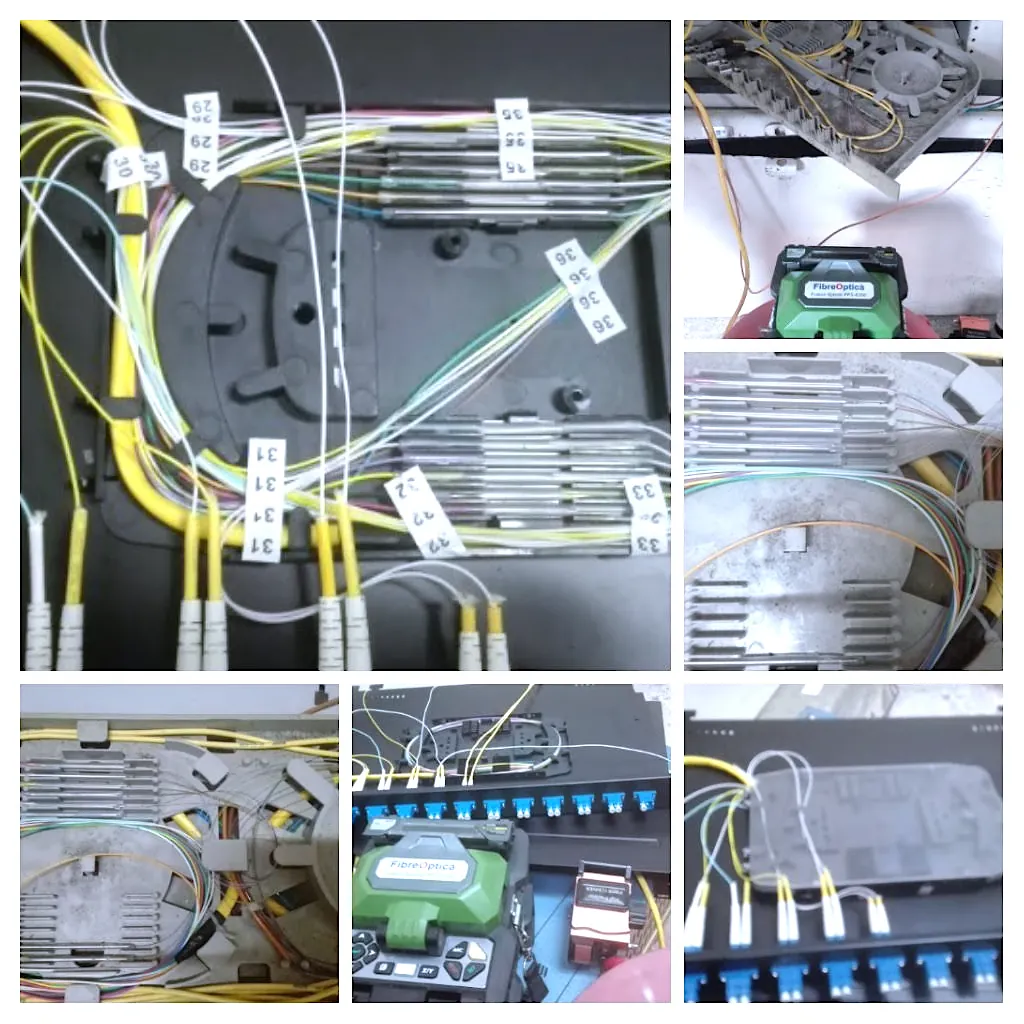

**Obra** · Bandejas de empalme con numeración a mano, fusionadora y ODF de fibraRef. I-232

Cliente: No se nombra en la fuente
Alcance: Fibra óptica · 408 empalmes · 4,8 km
Línea: Red y telecom

408

empalmes de fibra óptica para recuperar protecciones diferenciales

4,8 km

de cable de fibra óptica entre la S/E Punta Piedra y la S/E Ramón Laguna

El problema

Una protección diferencial compara lo que entra y lo que sale de un tramo de la red eléctrica, y esa comparación viaja por fibra. Si la fibra falla, la protección queda fuera de servicio.

El trabajo tuvo dos frentes: un plan de reparación de fibra para recuperar esas protecciones y el tendido de un tramo nuevo entre dos subestaciones.

La intervención

Plan de reparación de fibra óptica para recuperar protecciones diferenciales: 408 empalmes.
Tendido de cable de fibra óptica entre la S/E Punta Piedra y la S/E Ramón Laguna: 4,8 km.
En la S/E Arreaga (CORPOELEC): tendido de 0,8 km de fibra de 12 hilos ADSS desde 24 kV hasta 138 kV e instalación de ODF para las redes de protección.

El resultado

408 empalmes de fibra óptica ejecutados dentro del plan de reparación de protecciones diferenciales.
4,8 km de cable de fibra óptica tendidos entre la S/E Punta Piedra y la S/E Ramón Laguna.

Galería de obra
