Rehabilitación integral de la subestación Arreaga 138/24 kV

El problema

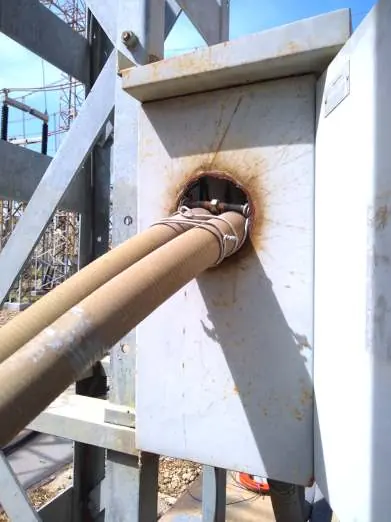

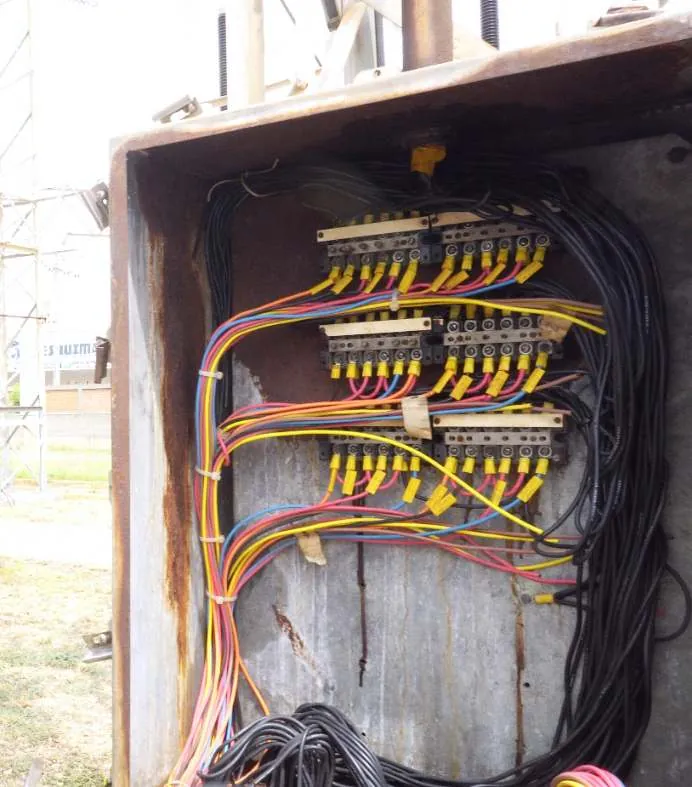

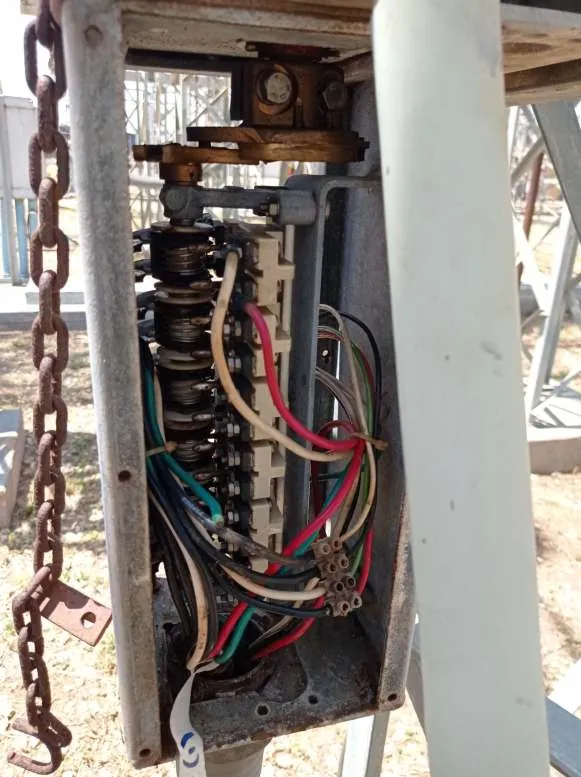

La subestación Arreaga tiene patios de 138 y 24 kV. El diagnóstico encontró el 90 % del cableado de control de los patios en muy mal estado, y los equipos de potencia y control con fallas y operaciones erráticas.

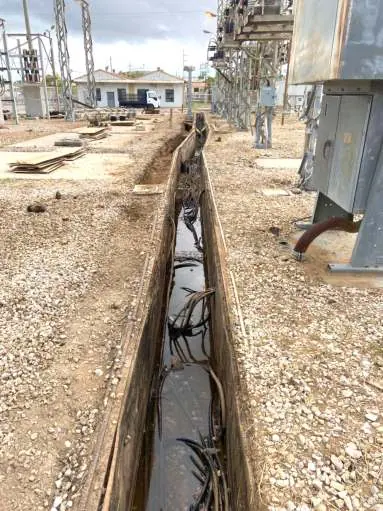

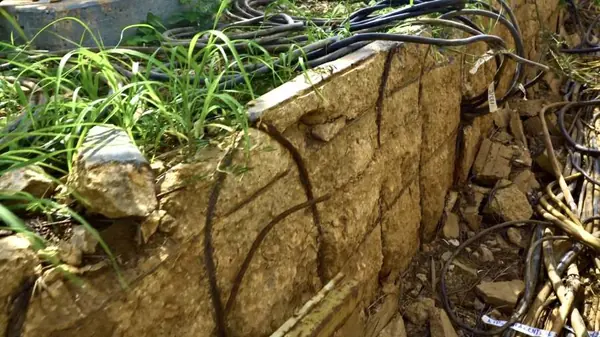

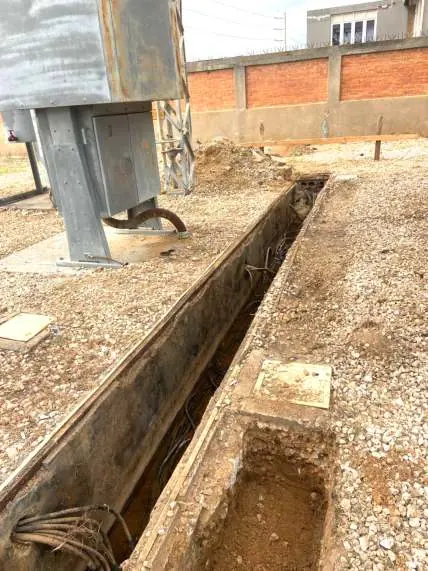

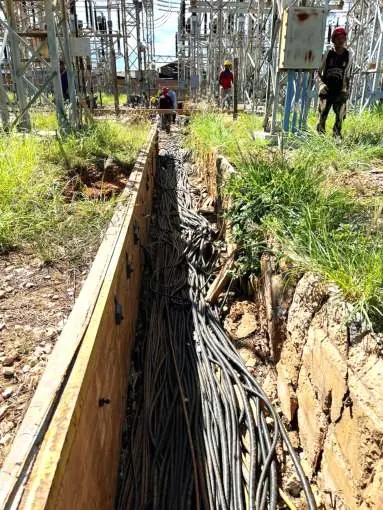

Las trincheras retenían el agua de lluvia, la salida de la RL-17 necesitaba mejoras y CORPOELEC tenía interruptores y CT por instalar para eliminar restricciones operativas.

La intervención

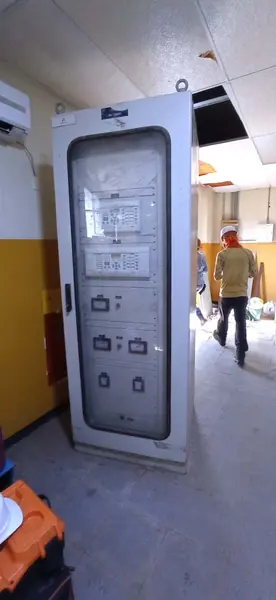

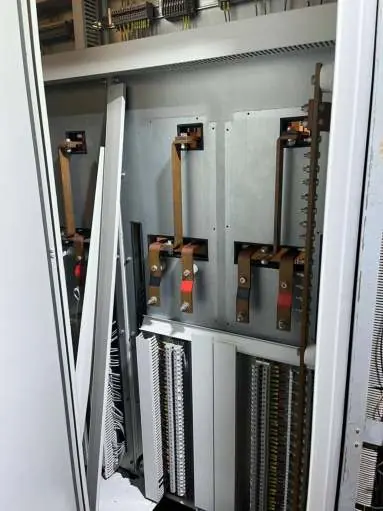

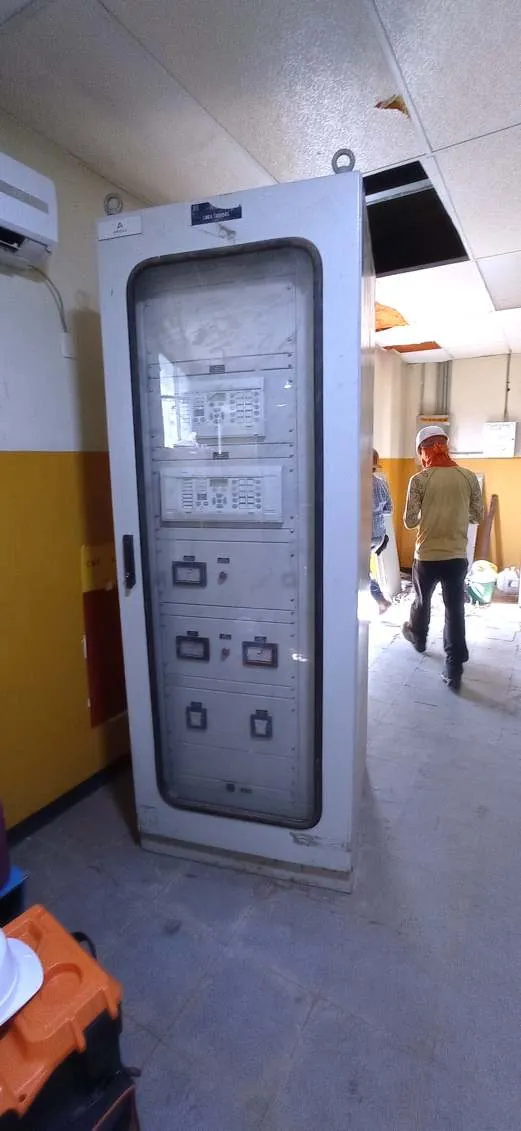

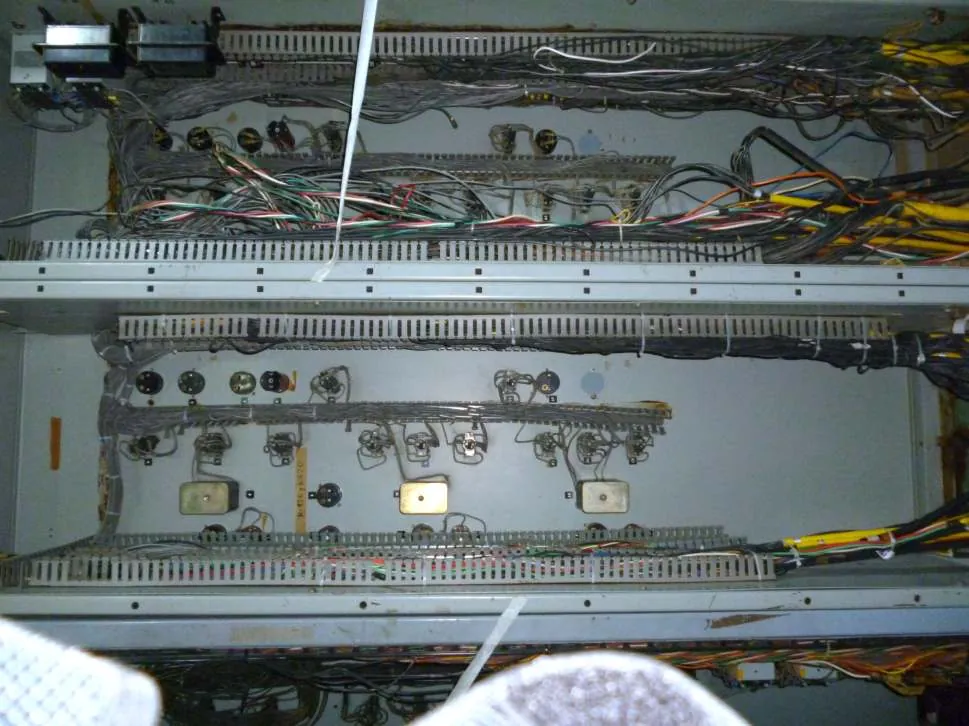

• Diagnóstico, mantenimiento y pruebas funcionales del sistema de protección y control de los patios de 138/24 kV.

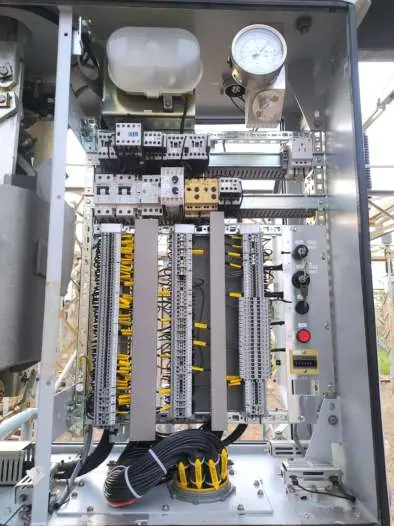

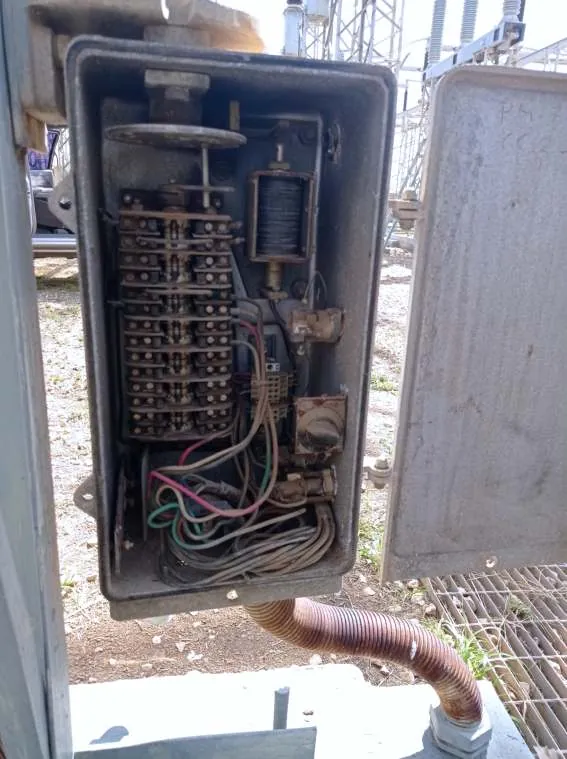

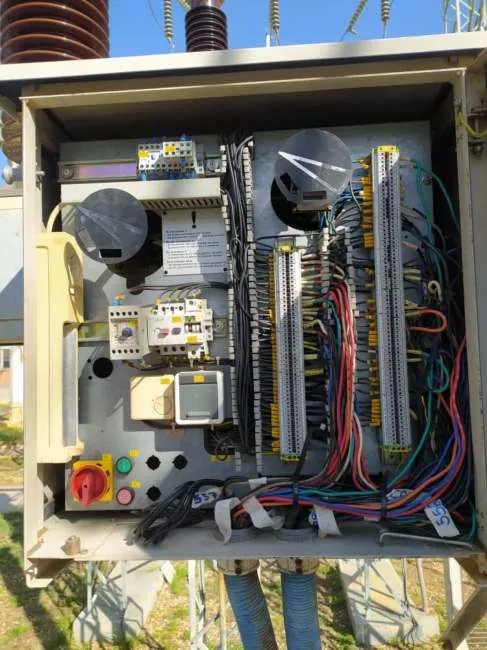

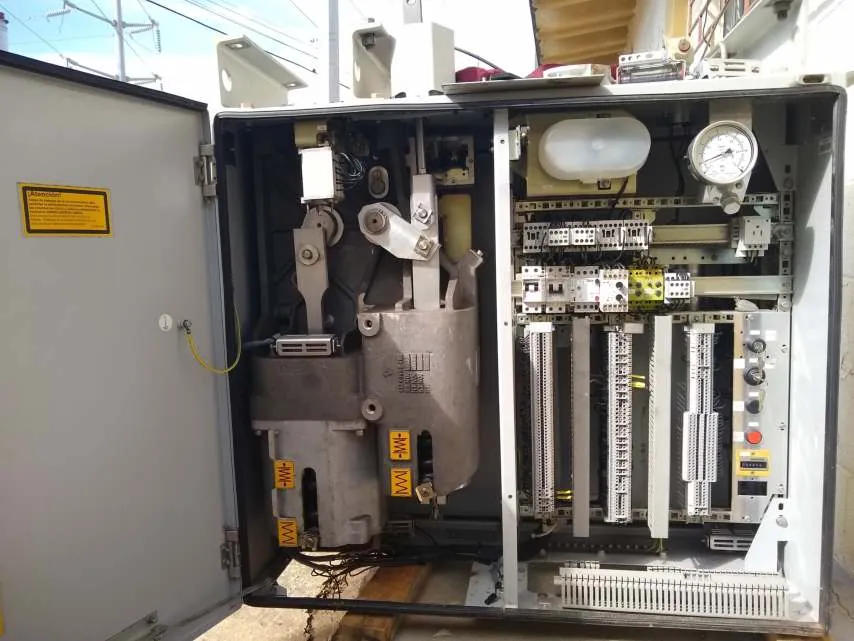

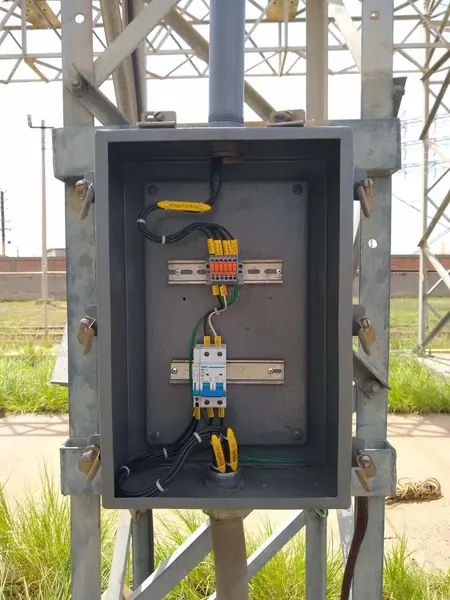

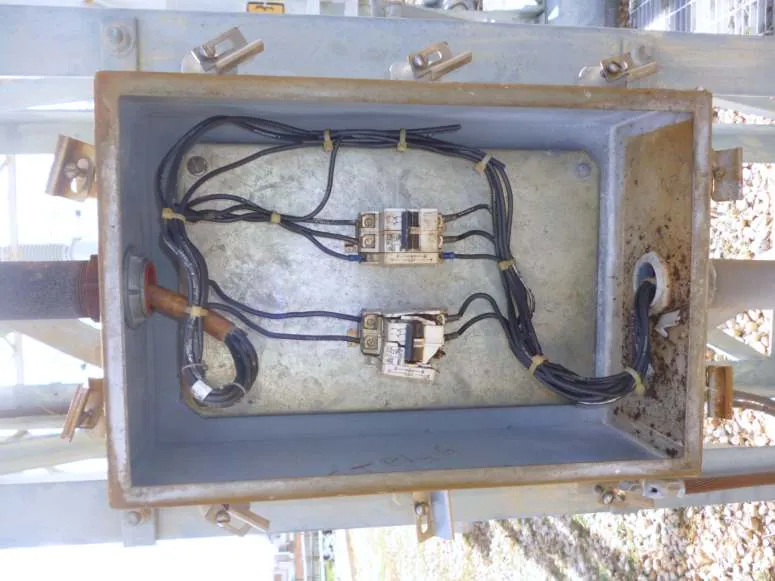

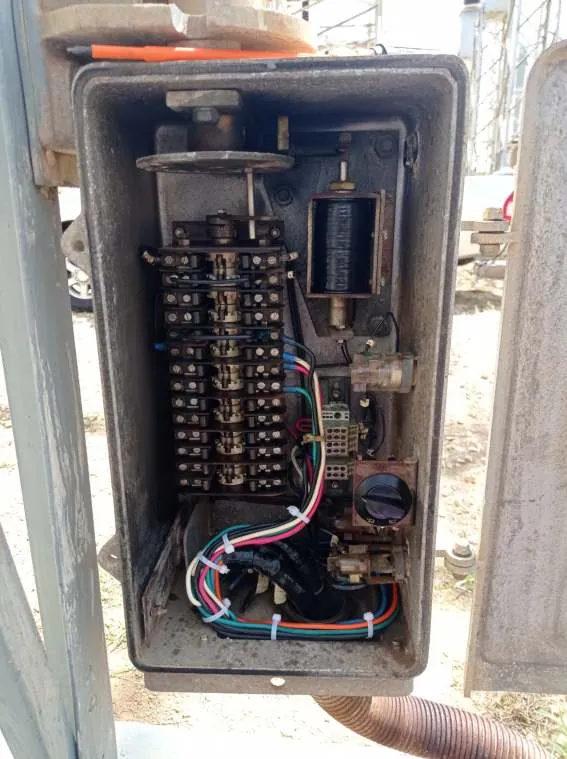

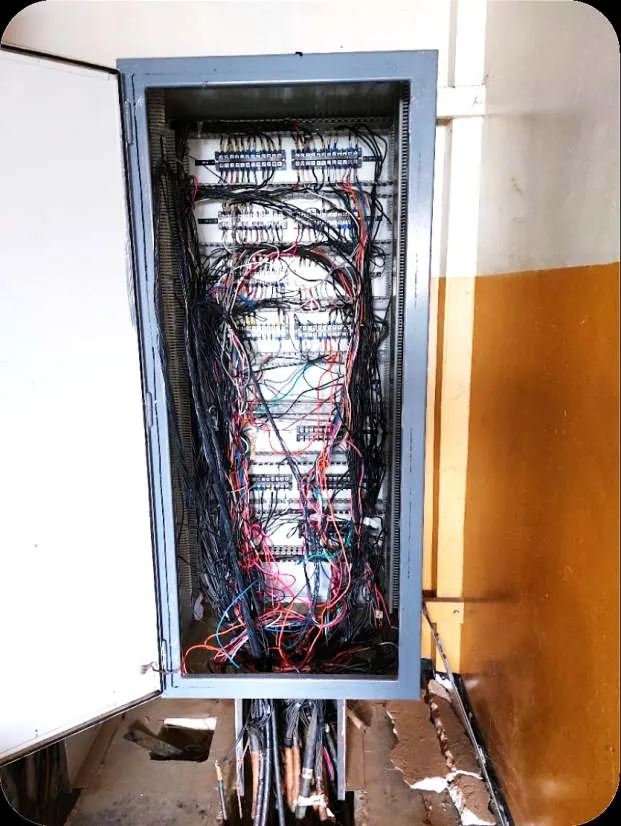

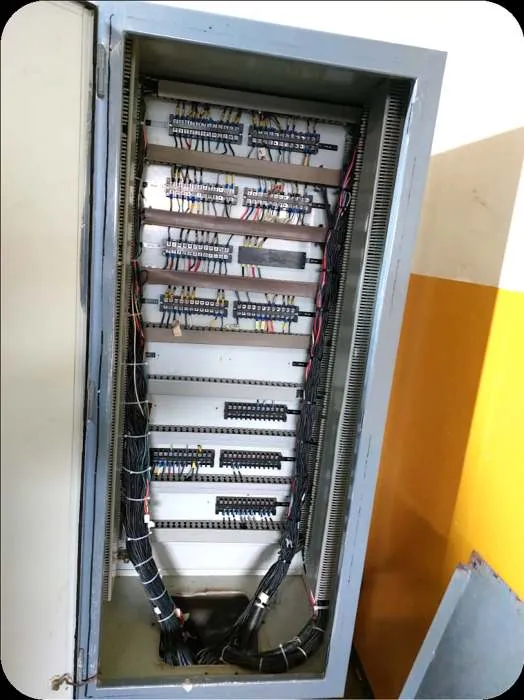

• Rehabilitación de armarios de agrupamiento y cajas de control en toda la subestación.

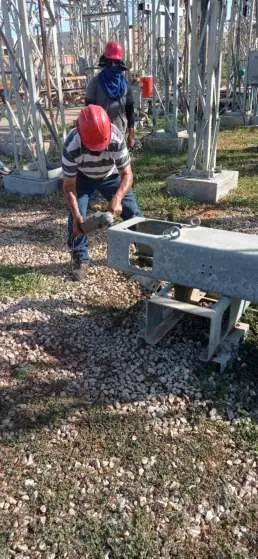

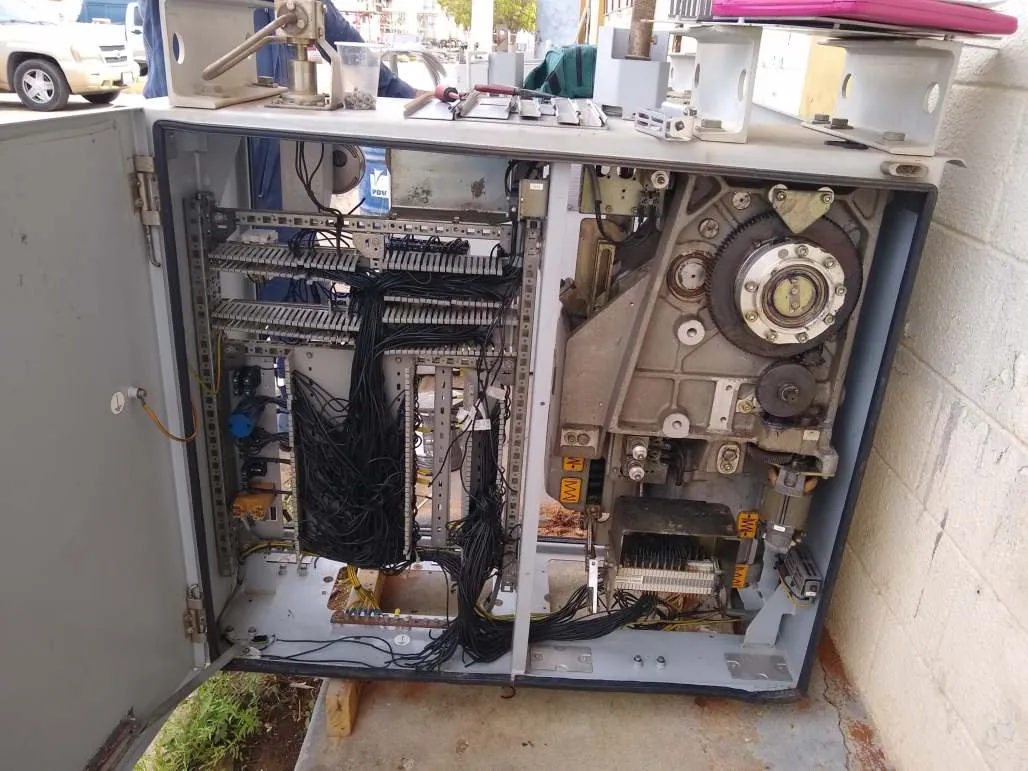

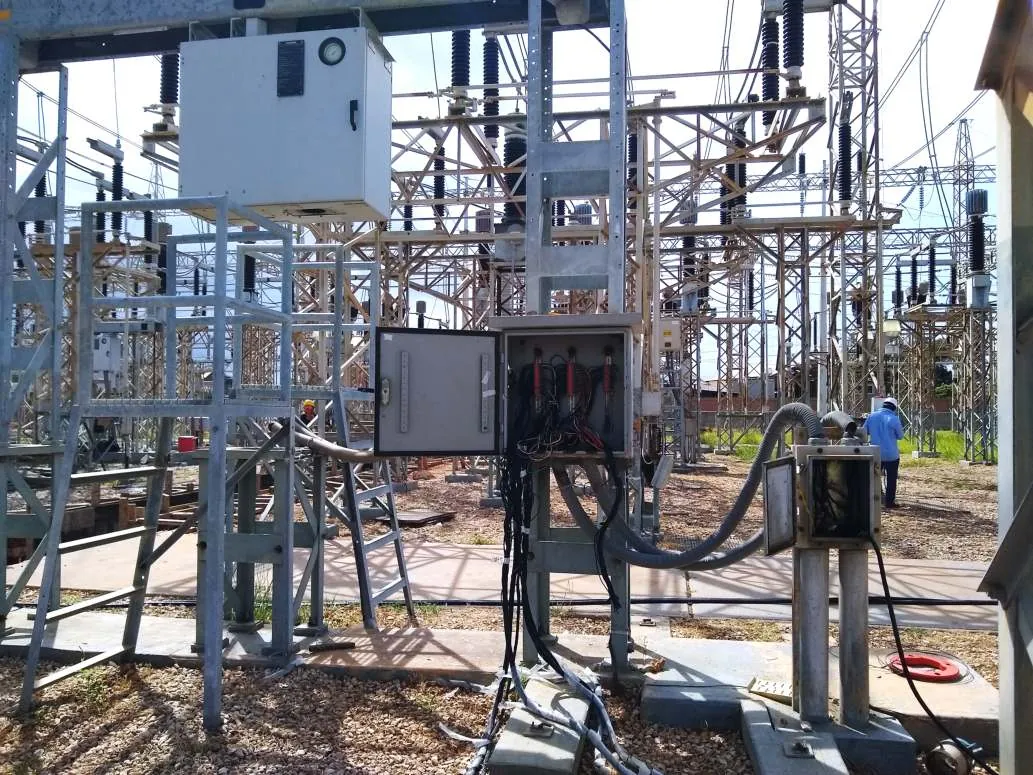

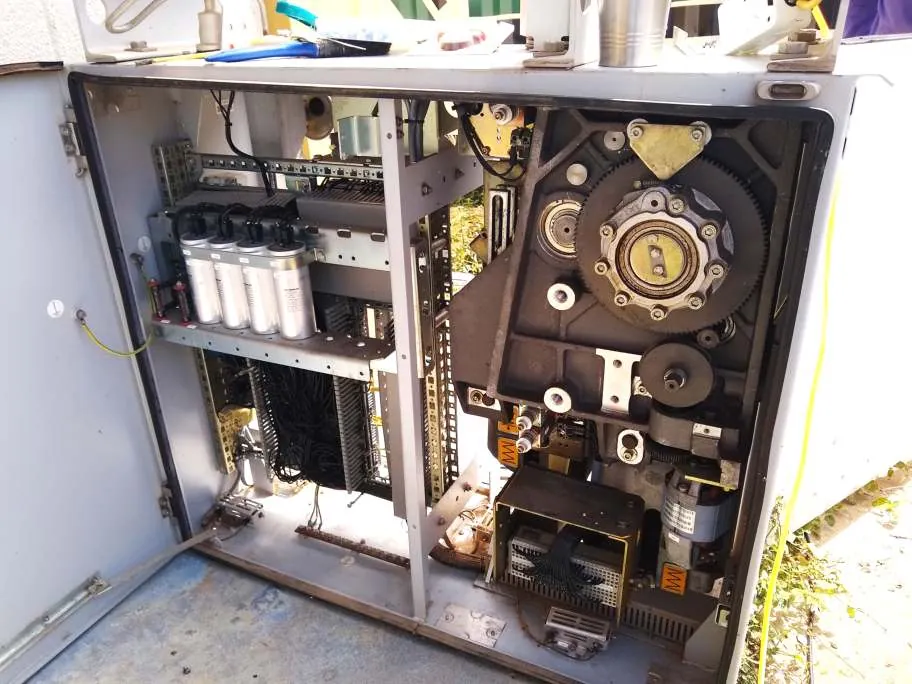

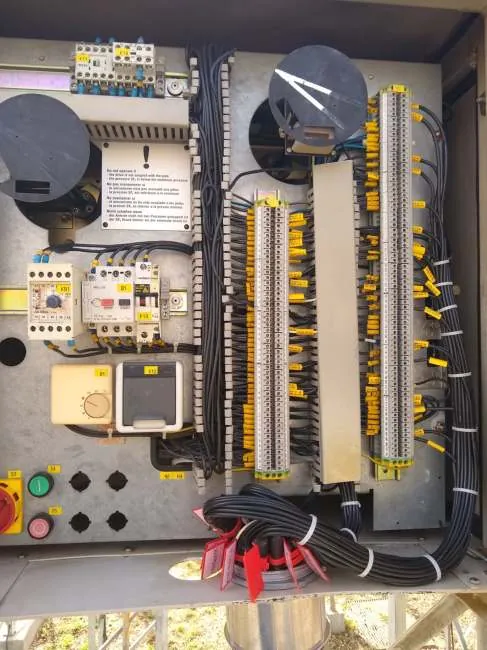

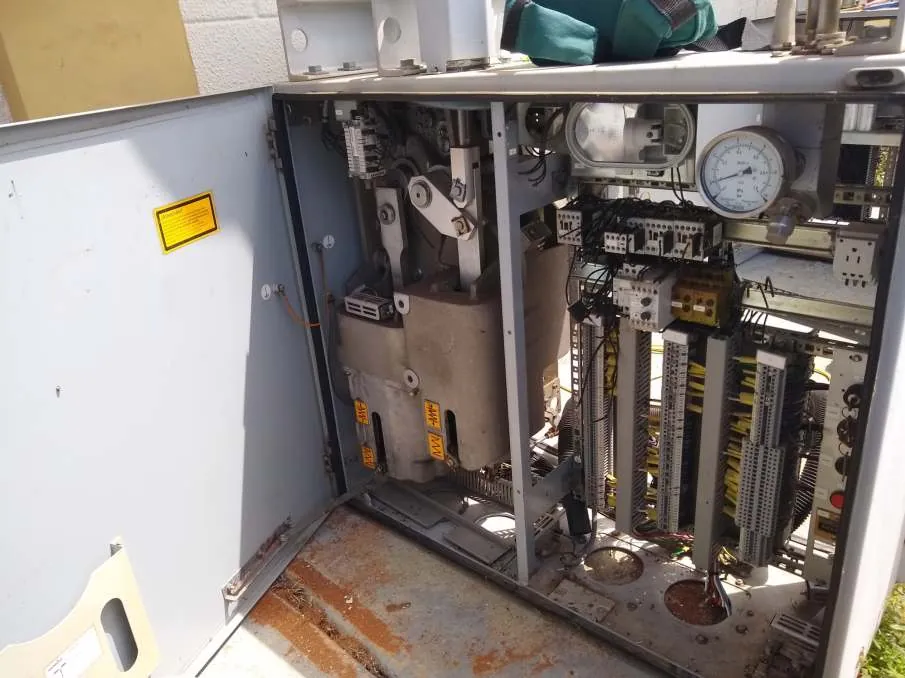

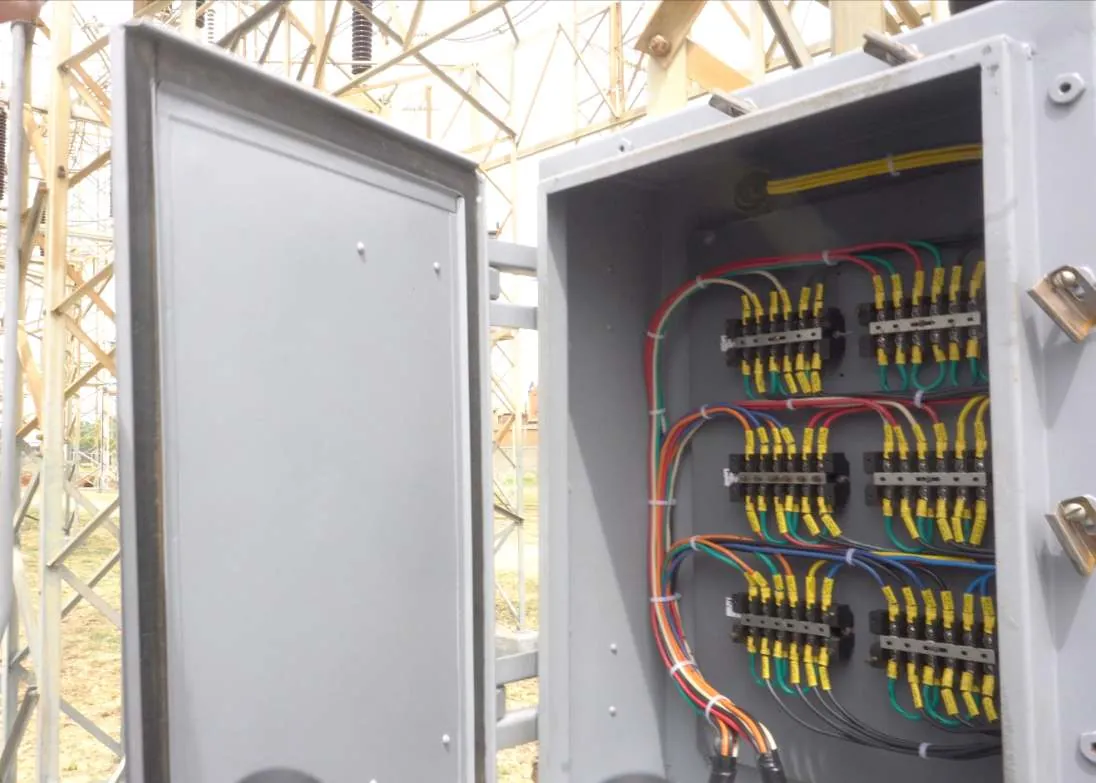

• Mantenimiento de interruptores, CT y PT, y de las cajas de control de los autotransformadores.

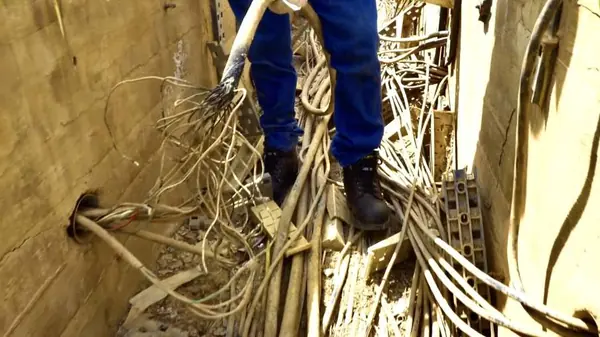

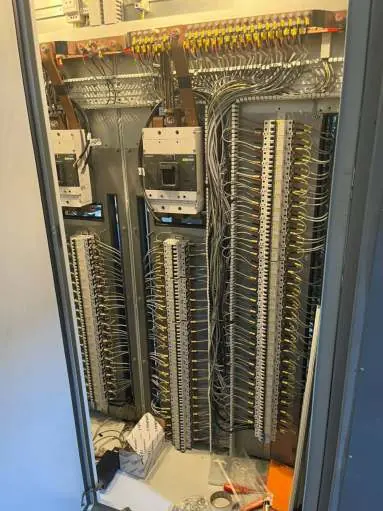

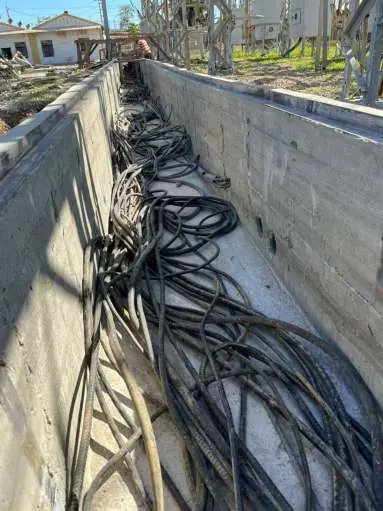

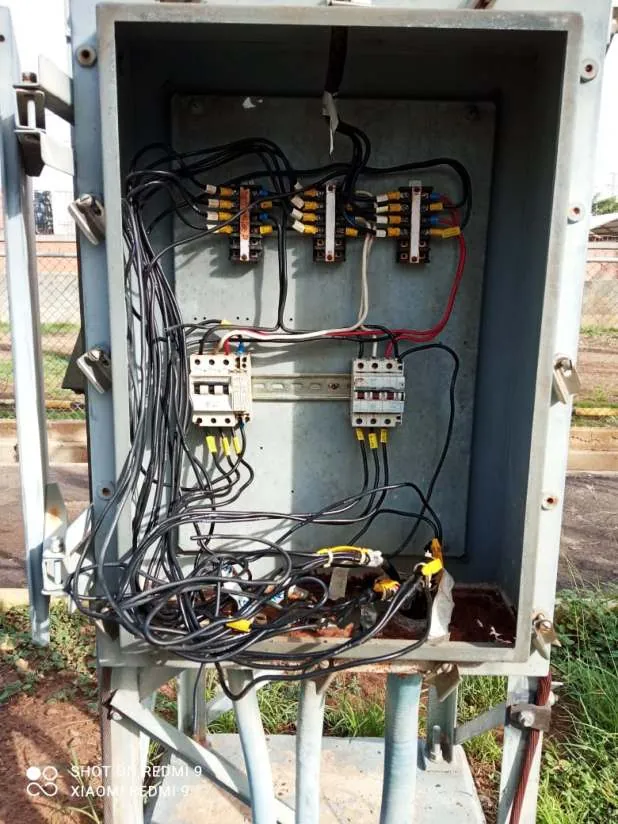

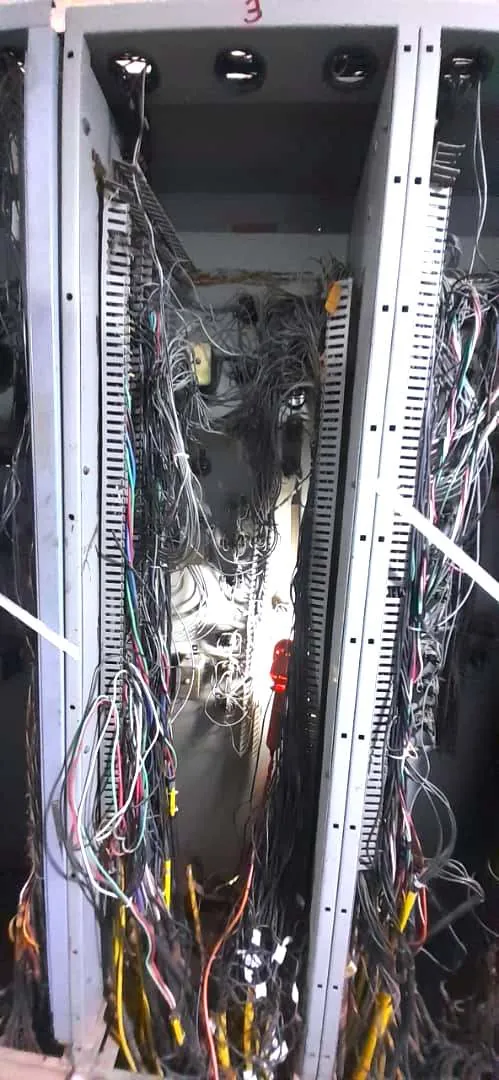

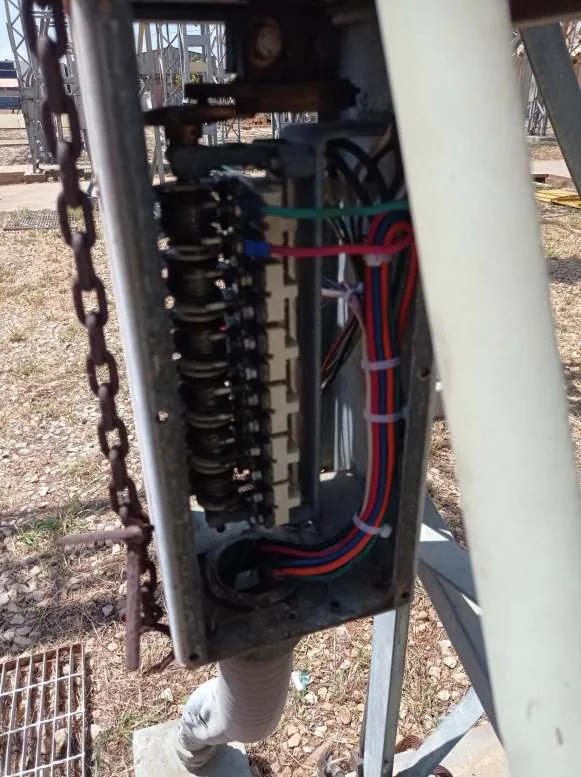

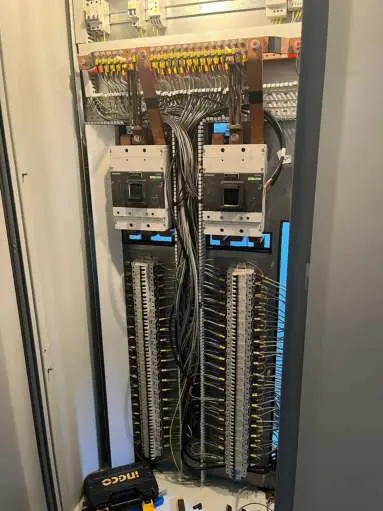

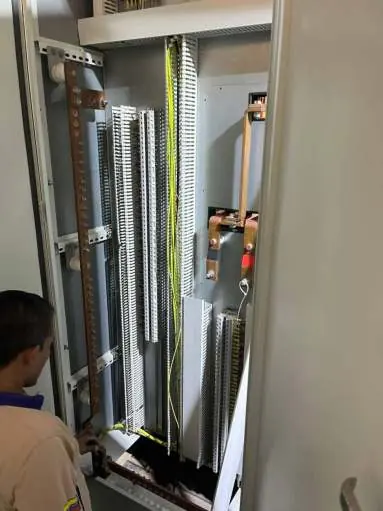

• Sustitución del cableado de control en los patios de la subestación.

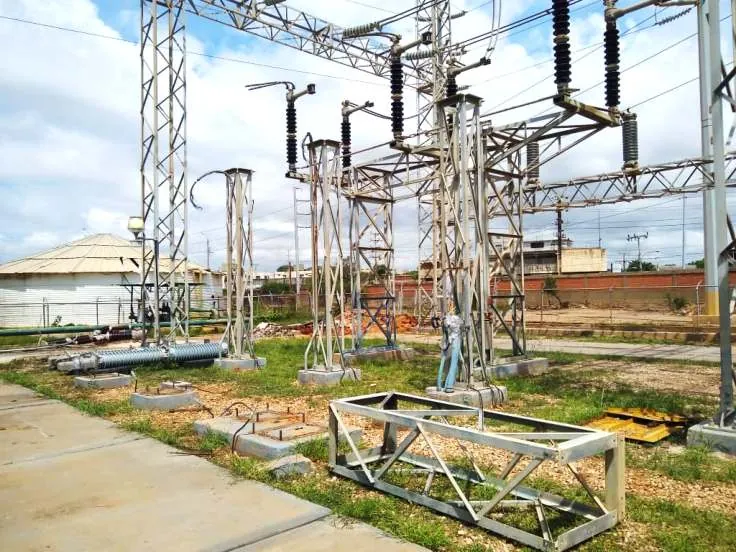

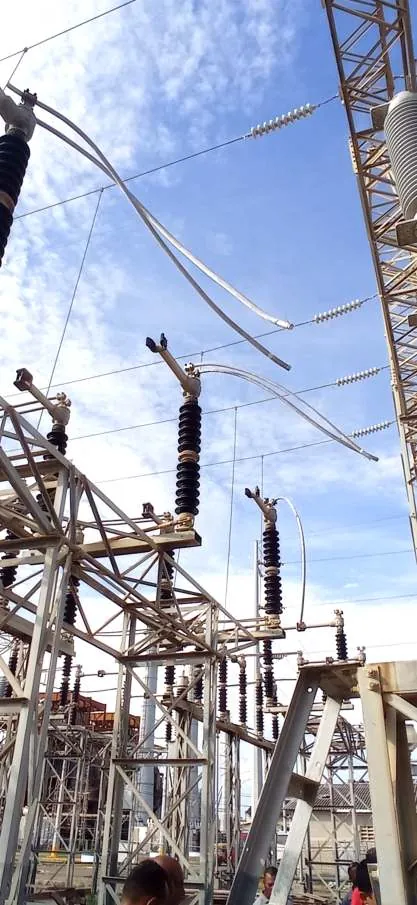

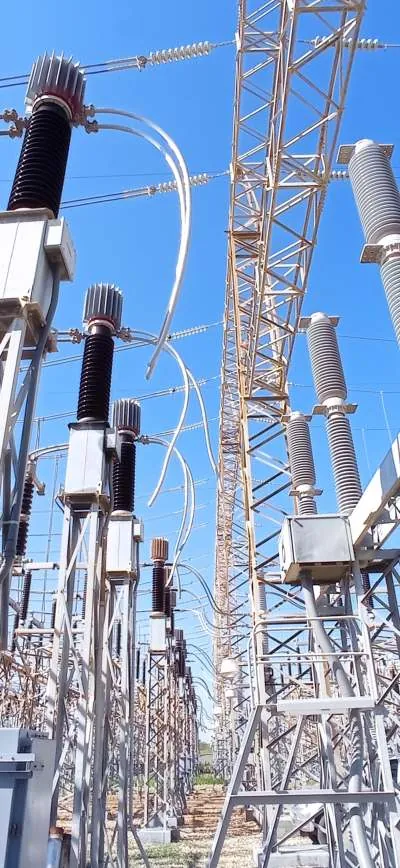

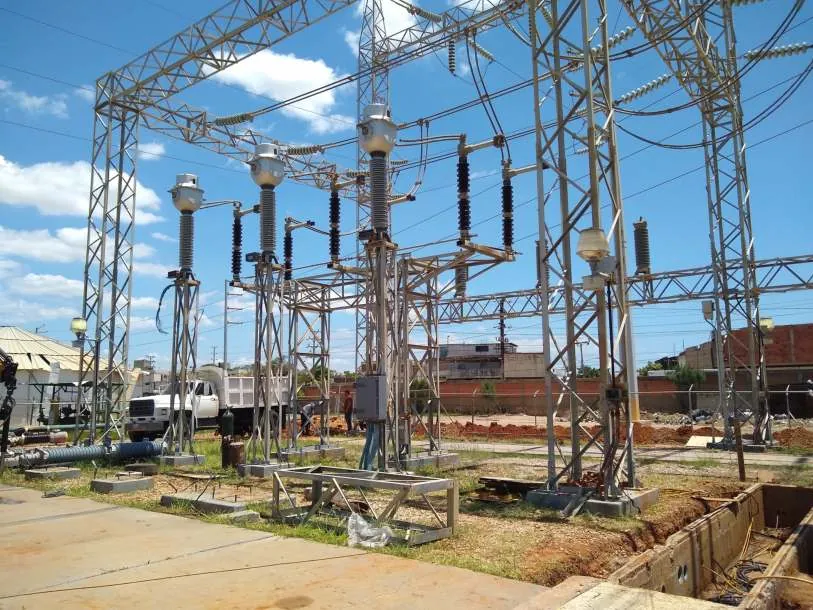

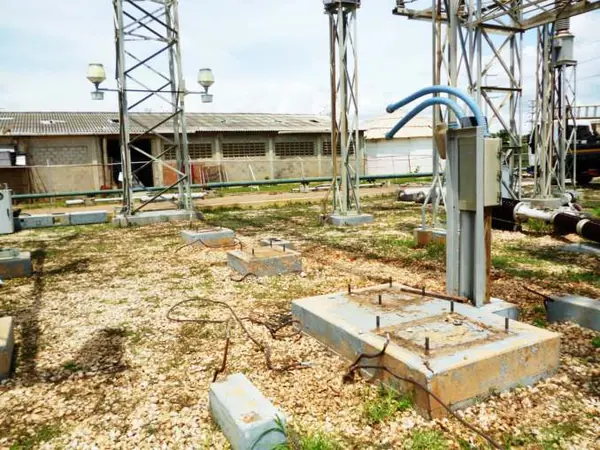

• Instalación de los interruptores y CT suministrados por CORPOELEC para eliminar restricciones operativas.

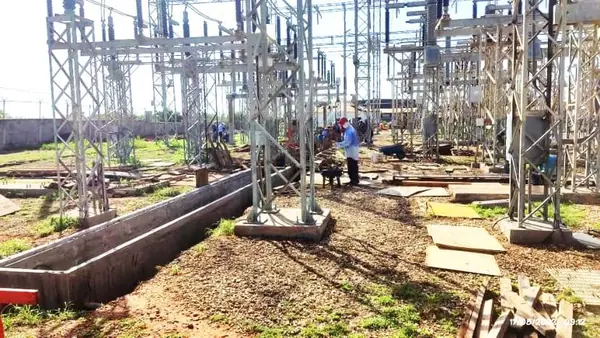

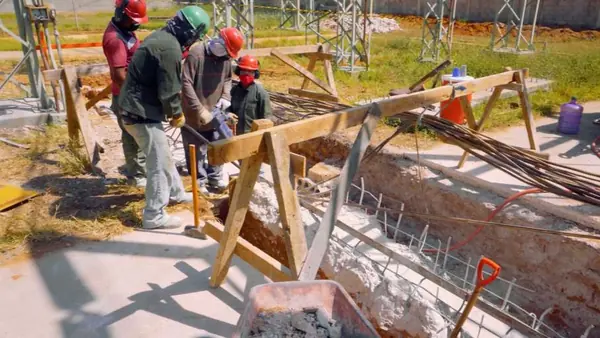

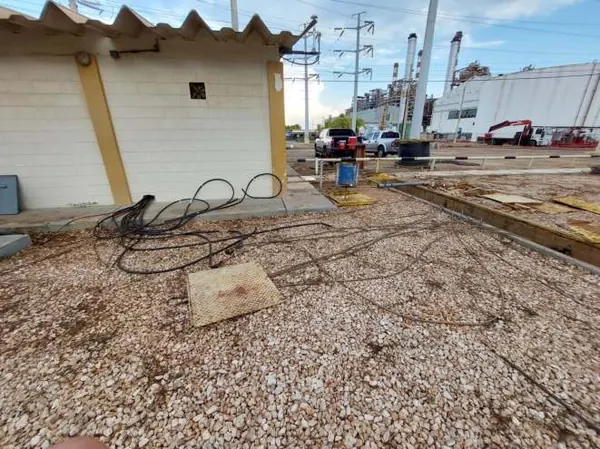

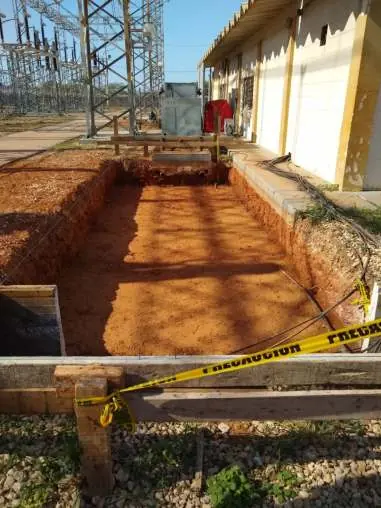

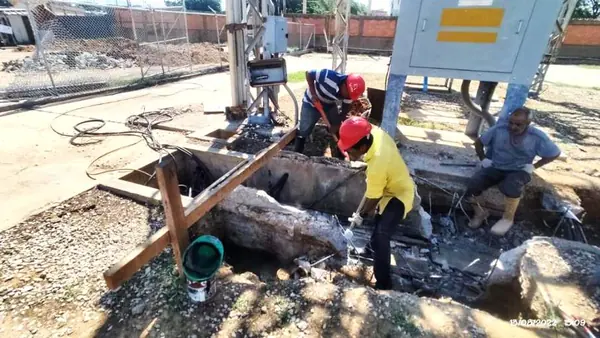

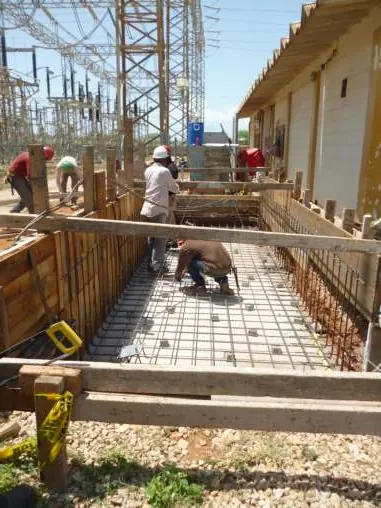

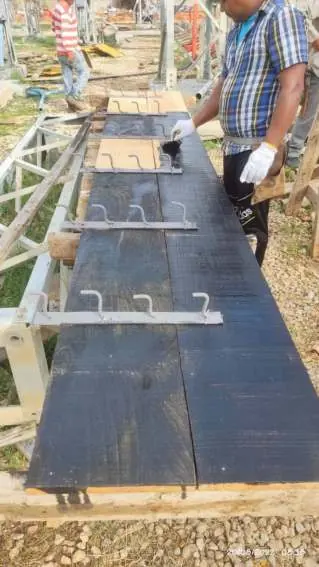

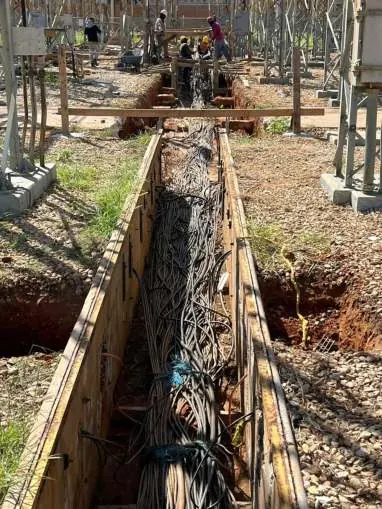

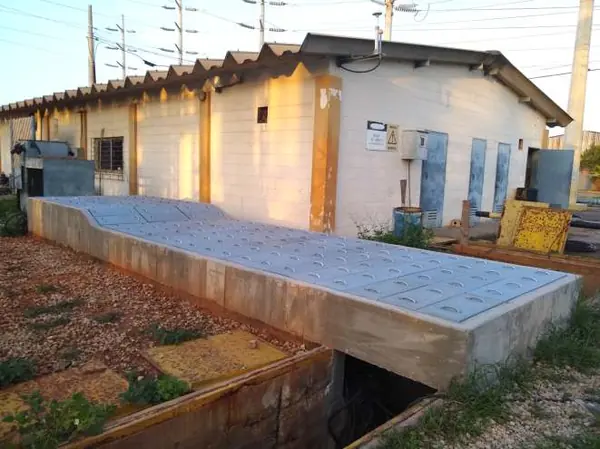

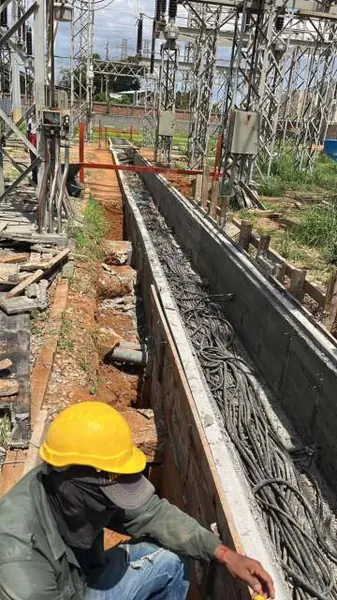

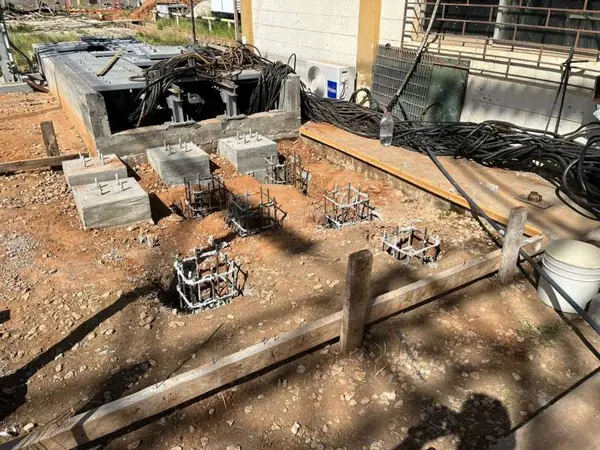

• Rehabilitación civil de las trincheras y casas de mando de toda la subestación.

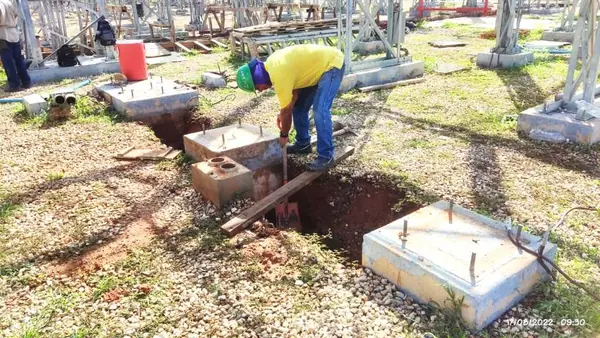

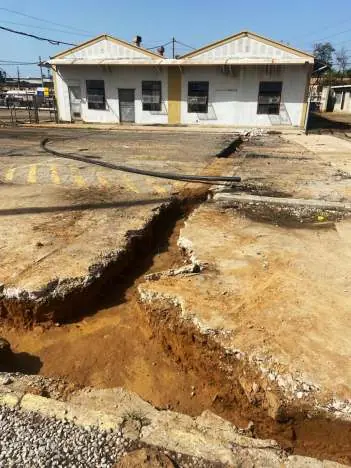

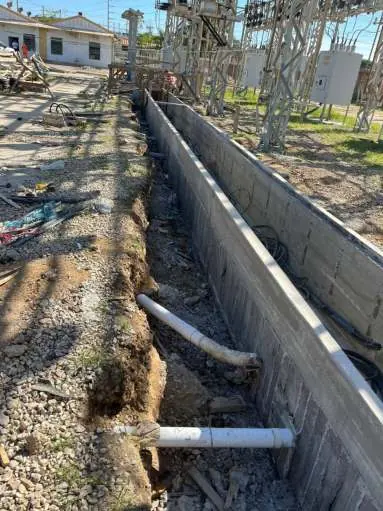

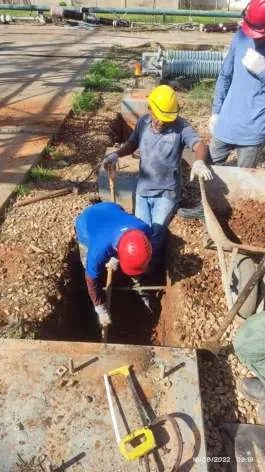

• Diseño e implementación de un sistema de drenaje para los patios de 138 y 24 kV.

El resultado

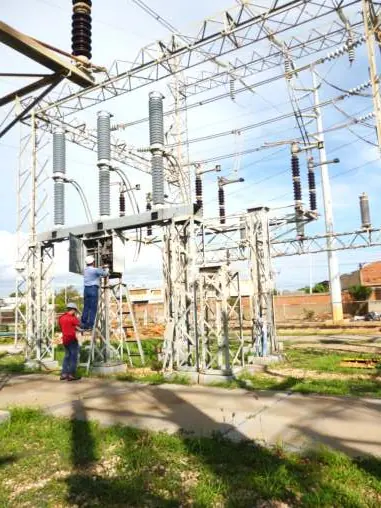

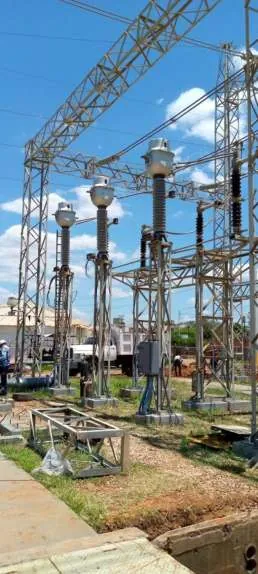

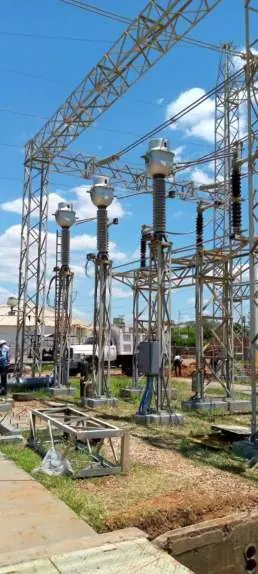

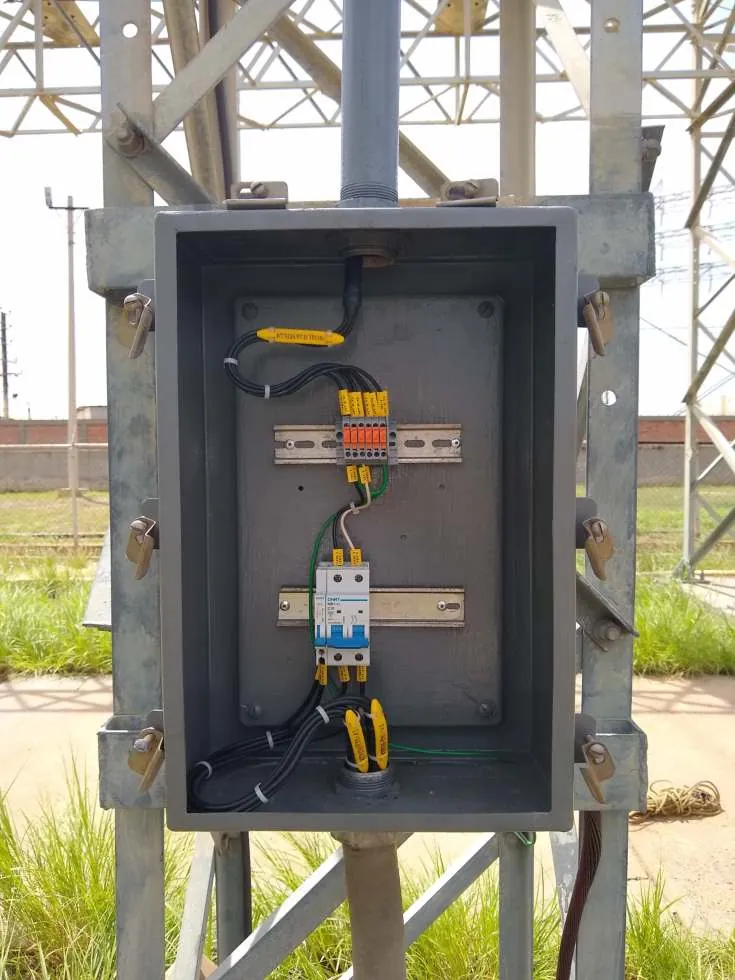

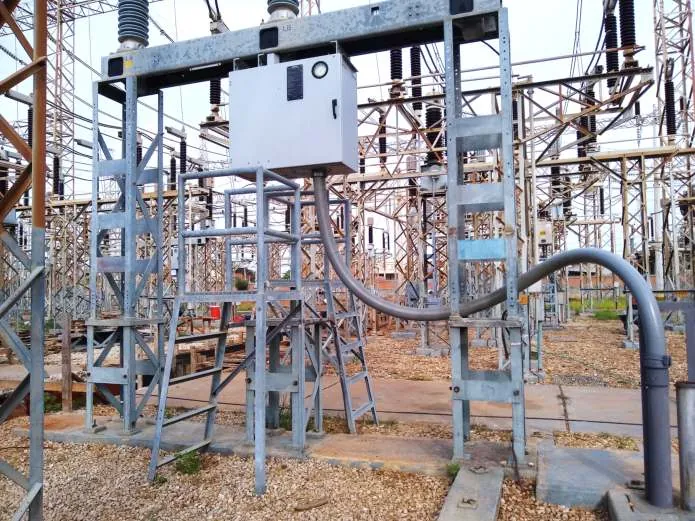

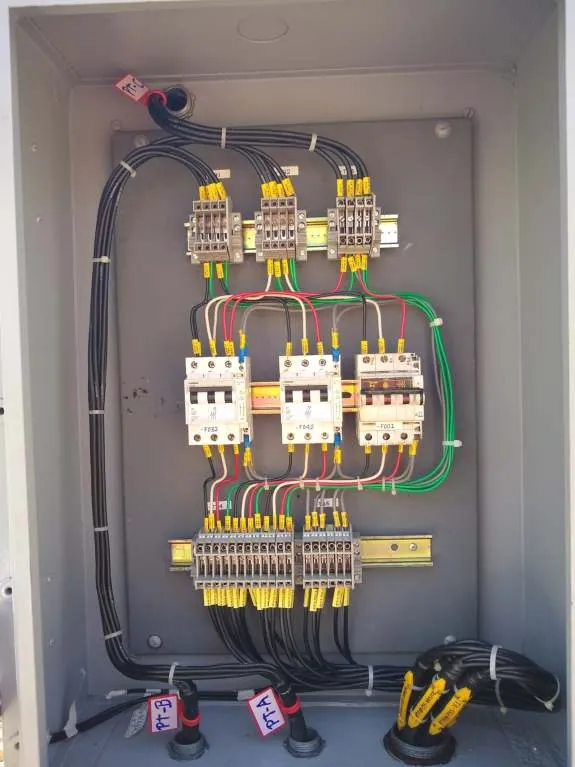

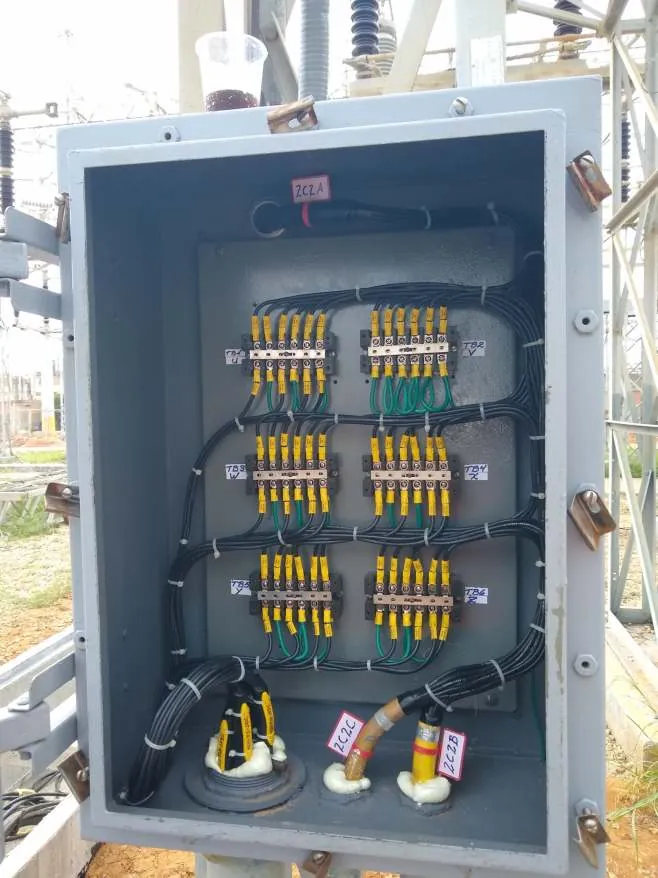

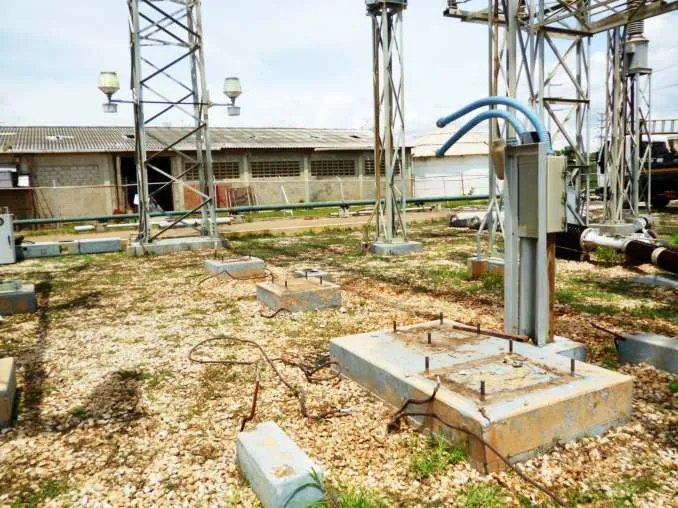

• 20 de 23 interruptores de potencia del patio de 138 kV intervenidos con sus equipos asociados, además de 20 de 22 cajeras de CT y 17 de 20 cajeras de PT.
• Eliminación de fallas y operaciones erráticas de los equipos de potencia y control de la subestación.
• Selección de los sistemas de protección de las líneas de transmisión de 138 y 24 kV.
• Servicios auxiliares mejorados en los patios de 138 y 24 kV.
• Interruptores y CT suministrados por CORPOELEC, instalados.
• Drenaje para evacuar el agua de lluvia retenida en las trincheras.
• Salida de la RL-17 mejorada para la correcta evacuación de energía.
