Caso · Energía

Protección, control y servicios auxiliares en la S/E Tablazo 400 kV

Rehabilitamos los esquemas de protección, control y servicios auxiliares del patio de 400 kV de la S/E Tablazo, de CORPOELEC. El control y el reporte de alarmas del patio volvieron a llegar a los operadores y al despacho de potencia.

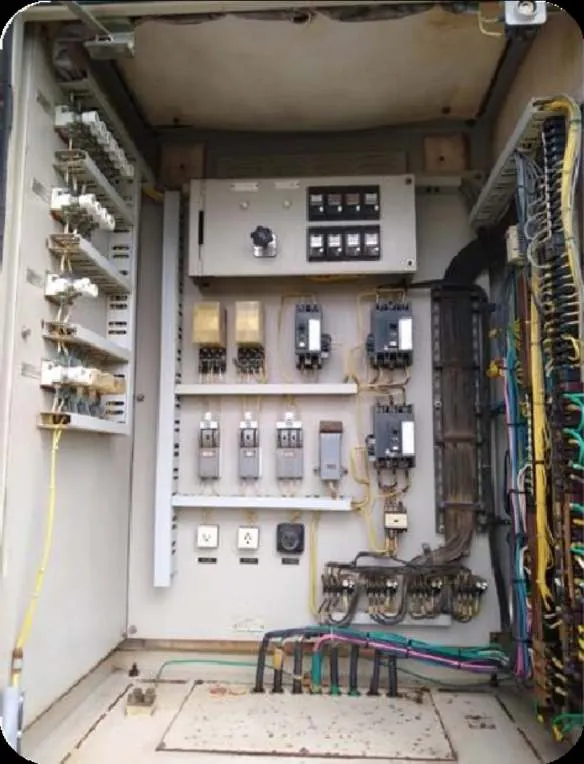

**CORPOELEC** · Gabinete de control del reactor N.º 2 después del mantenimientoRef. I-124

Cliente: CORPOELEC
Alcance: Protección, control y auxiliares · 400 kV
Línea: Energía

400 kV

nivel de tensión del patio intervenido

El problema

El patio de 400 kV de la S/E Tablazo necesitaba recuperar el control y el reporte de alarmas hacia los operadores y el despacho de potencia. La teleprotección de la línea Tablazo–Cuatricentenario 400 kV también debía recuperarse.

La intervención

Diagnóstico, mantenimiento y pruebas funcionales del sistema de protección y control de la subestación.
Rehabilitación de armarios de agrupamiento y cajas de control en el patio.
Mantenimiento de interruptores, CT y PT.
Mantenimiento de las cajas de control de autotransformadores y reactores, entre ellas el gabinete de control del reactor N.º 2.

El resultado

Selección del sistema de protecciones de las líneas de transmisión Tablazo–Yaracuy 400 kV, en el extremo de Tablazo.
Control y reporte de alarmas del patio de 400 kV recuperados a nivel de operadores y despacho de potencia.
Servicios auxiliares mejorados.
Nuevo multiplexor para recuperar la teleprotección de la línea Tablazo–Cuatricentenario 400 kV, en ejecución al cierre del informe de avance.

Antes y después

1 par documentado

Arrastre sobre la foto para comparar el mismo equipo antes y después.

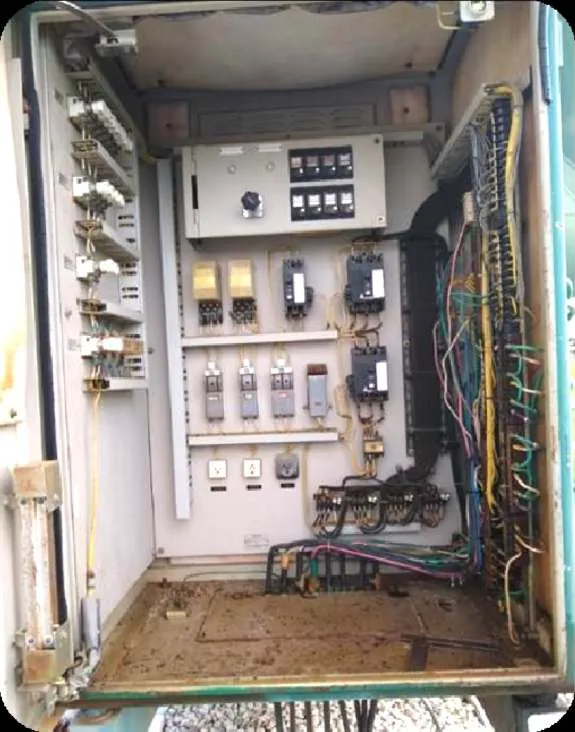

Gabinete de control del reactor N.º 2 antes del mantenimiento — **CORPOELEC** · S/E Tablazo · Gabinete de control del reactor N.º 2Ref. I-123 / I-124
