Protección y control en la S/E Cuatricentenario 400/230/138 kV

Rehabilitamos los esquemas de protección, control y servicios auxiliares de la S/E Cuatricentenario, de CORPOELEC, en sus tres patios: 400, 230 y 138 kV.

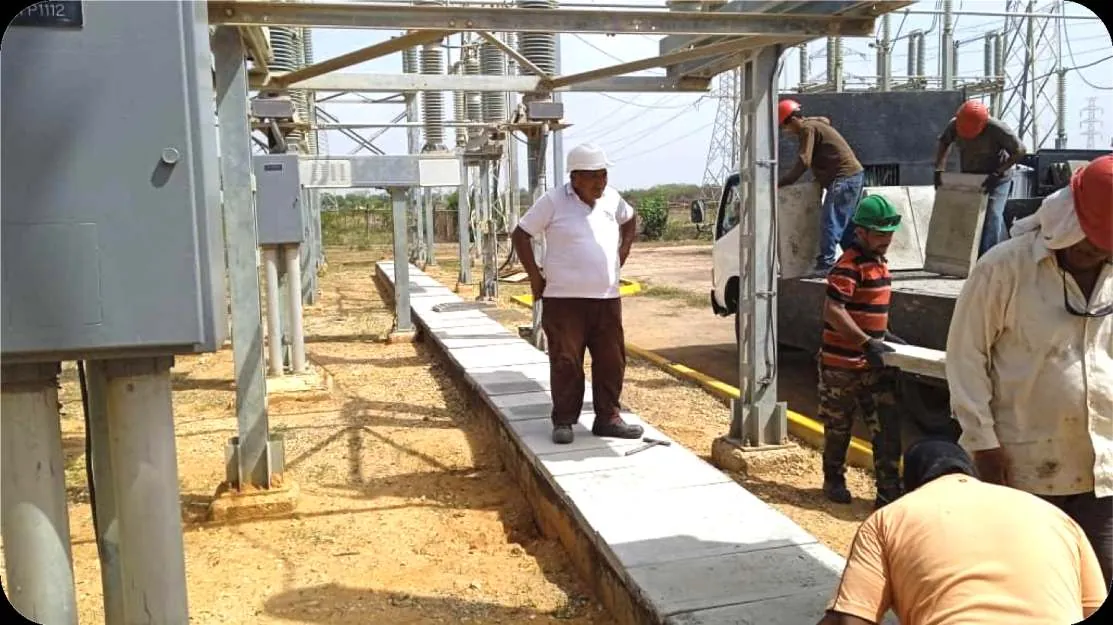

**CORPOELEC** · Cuadrilla colocando las tapas de la trinchera de cablesRef. I-134

Cliente: CORPOELEC
Lugar: Zulia
Alcance: Protección, control y auxiliares · 400/230/138 kV
Línea: Energía

400/230/138 kV

niveles de tensión de los patios intervenidos

El problema

La S/E Cuatricentenario reúne patios de 400, 230 y 138 kV. El trabajo abarcó el sistema de protección y control de toda la subestación, el control del patio de 400 kV, la teleprotección de la línea Tablazo–Cuatricentenario 400 kV y los servicios auxiliares del patio de 138 kV.

La intervención

Diagnóstico, mantenimiento y pruebas funcionales del sistema de protección y control de los patios de 400/230/138 kV.
Rehabilitación de armarios de agrupamiento y cajas de control en toda la subestación.
Mantenimiento de interruptores, CT y PT.
Mantenimiento de las cajas de control de los autotransformadores de toda la subestación.

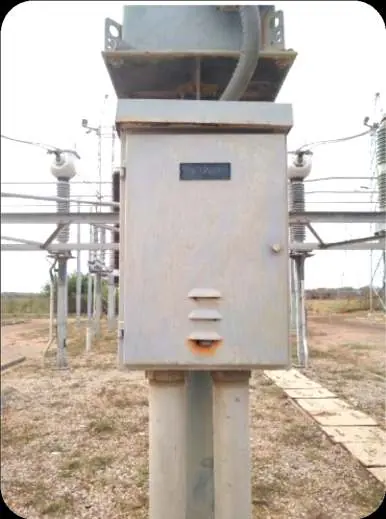

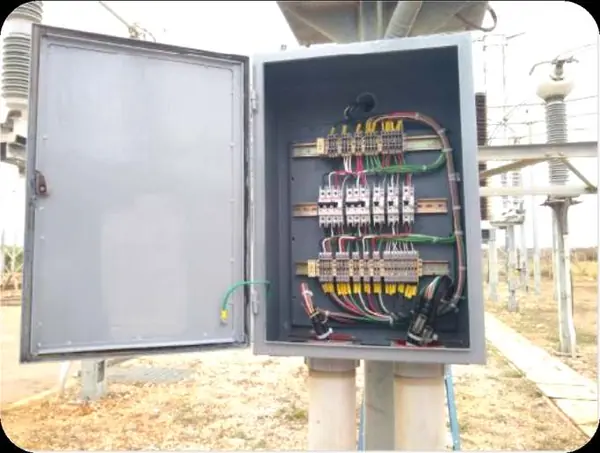

Mantenimiento y reparación de la caja KTP-89.

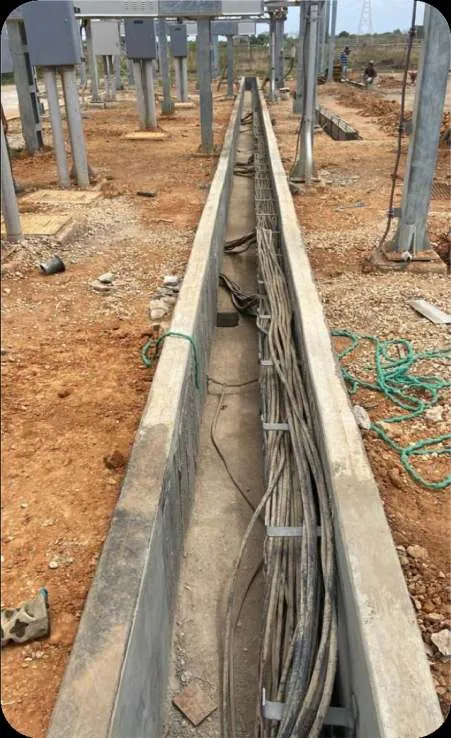

Obra civil de trincheras de cables en el patio.

El resultado

Selección de los sistemas de protecciones de las líneas de transmisión de 400, 230 y 138 kV.
Sistema de control (remota) implementado en el patio de 400 kV.
Nuevo multiplexor para recuperar la teleprotección de la línea Tablazo–Cuatricentenario 400 kV.
Servicios auxiliares mejorados en el patio de 138 kV.

Antes y después

2 pares documentados

Arrastre sobre la foto para comparar el mismo equipo antes y después, o recorra los pares con las flechas y las miniaturas.

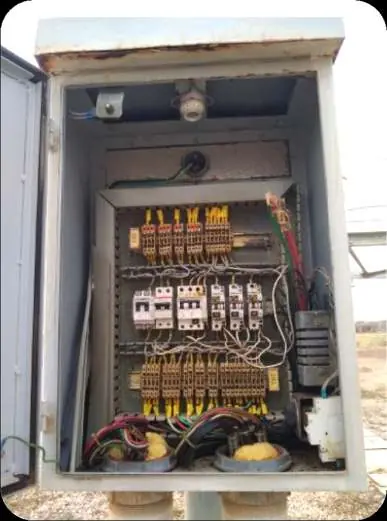

Caja KTP-89 con el cableado viejo, antes — **CORPOELEC** · S/E Cuatricentenario · Caja KTP-89Ref. I-127 / I-129

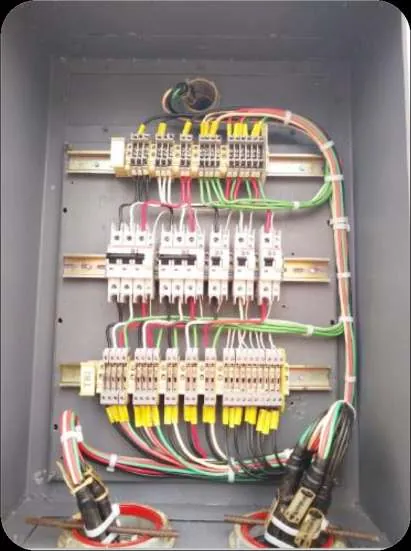

Caja KTP-89 recableada, después — **CORPOELEC** · S/E Cuatricentenario · Caja KTP-89Ref. I-127 / I-129

.fv-visor .fv-visor__par{display:block!important}.fv-visor__escenario{display:grid!important;gap:24px;grid-template-columns:repeat(auto-fill,minmax(min(320px,100%),1fr))}.fv-visor__barra,.fv-visor__riel{display:none!important}

Galería de obra
