Por qué una fibra rota deja sin protección una línea
Una protección diferencial compara lo que entra y lo que sale de un tramo de la red eléctrica. Si la diferencia indica una falla, ordena abrir el tramo. Para comparar, los relés de cada extremo necesitan hablarse, y esa conversación viaja por fibra.
Cuando la fibra se corta o se degrada, la protección queda fuera de servicio. La línea sigue energizada, pero con menos defensas ante una falla. Lo mismo vale para la teleprotección, que coordina la apertura entre subestaciones.
Por eso una falla de fibra en una subestación no se agenda para el mes que viene. Mientras dure, cualquier falla eléctrica en ese tramo queda en manos de las protecciones de respaldo.
El problema no está aislado. Dídimo Antonio León, del gremio de ingenieros electricistas del Zulia, señaló a Bloomberg Línea (29-09-2026) que hay problemas acumulados en la transmisión, las subestaciones y la distribución: equipos dañados u obsoletos, falta de mantenimiento y subestaciones que necesitan ser recuperadas. Lo resumió así:
Es un problema estructural. Es decir, todo depende de todo
Lo que hicimos: reparación y tendido nuevo
Uno de nuestros trabajos de fibra para protecciones tuvo dos frentes. El primero fue un plan de reparación para recuperar protecciones diferenciales, con 408 empalmes. El segundo fue el tendido de 4,8 km de cable de fibra óptica entre la S/E Punta Piedra y la S/E Ramón Laguna.

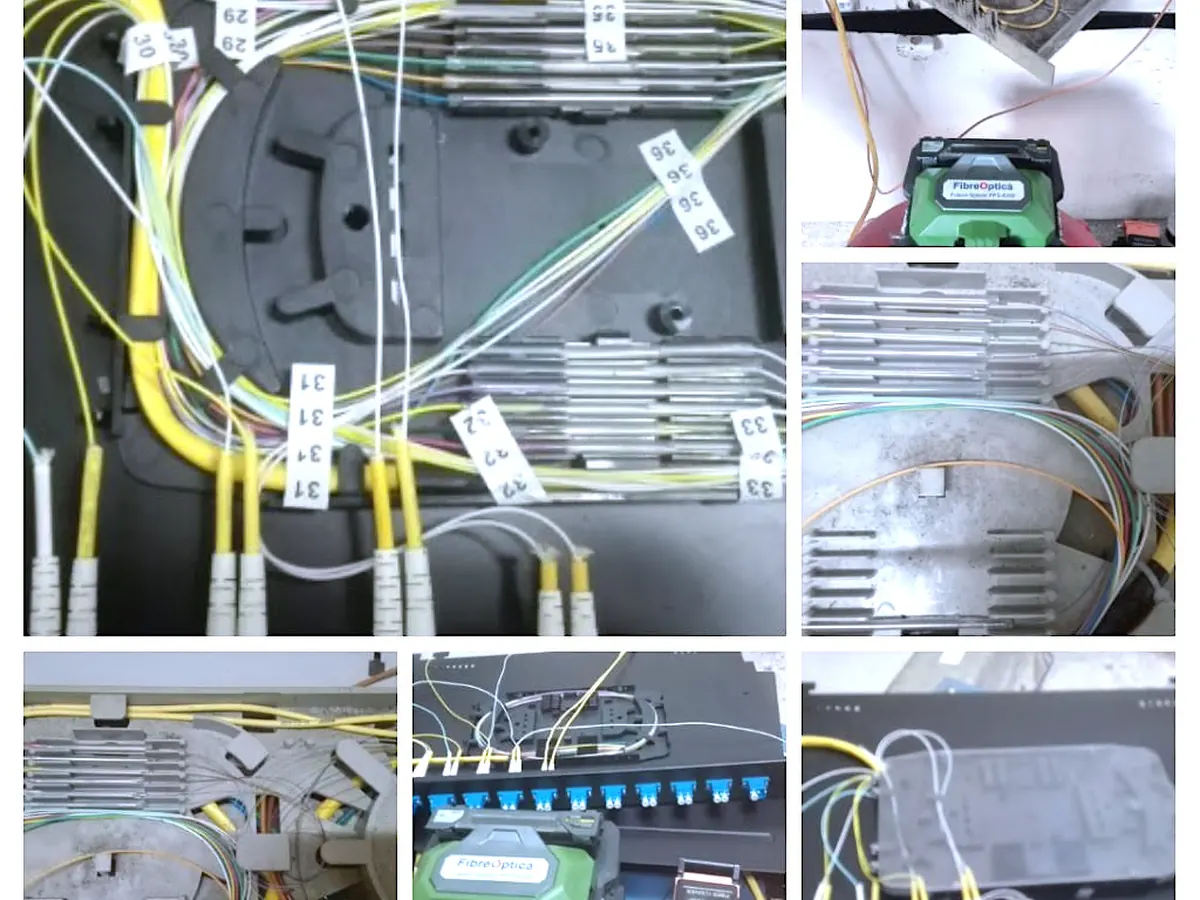

El registro fotográfico de ese trabajo muestra las bandejas de empalme con la numeración de cada hilo escrita a mano, la fusionadora y el ODF. Ese detalle parece menor, pero es el que permite volver a encontrar un hilo años después.
En la S/E Arreaga, de CORPOELEC, tendimos además 0,8 km de fibra ADSS de 12 hilos desde 24 kV hasta 138 kV e instalamos el ODF para las redes de protección.
La fibra también aparece en los trabajos de protecciones. En la S/E Cuatricentenario, de CORPOELEC, se implementó un multiplexor nuevo para recuperar la teleprotección de la línea Tablazo–Cuatricentenario 400 kV. En los anillos urbanos de 230/138 kV se implementaron nuevos esquemas de teleprotección y se rehabilitaron los existentes.
Qué exigir antes de contratar un tendido o una reparación
La fibra de una subestación se contrata distinto a la de una oficina. Estos son los puntos que conviene exigir en la propuesta:
El error común es tratar la fibra de protecciones como un cable más. Un hilo mal rotulado puede costar horas de búsqueda el día de una falla, justo cuando la protección hace más falta.
Al cierre, pida un expediente: planos del recorrido, mapa de hilos, fotos de cada bandeja y resultados de las mediciones. Es lo que permite que el próximo mantenimiento empiece por el tramo correcto y no por una búsqueda a ciegas.
- Tipo de cable según el recorrido y los equipos: ADSS, monomodo o multimodo, con la cantidad de hilos y la reserva definidas.
- Ruta y protección mecánica del cable dentro del patio: trincheras, tuberías y cruces con otros servicios.
- Plan de empalmes con numeración de bandejas e hilos, para que el próximo técnico sepa qué es cada fibra.
- ODF instalado y rotulado en cada extremo, con el mapa de hilos entregado por escrito.
- Mediciones de los hilos al cerrar el trabajo, con equipo de fusión y medición propio del contratista.
- Personal certificado en trabajo en altura y trabajos eléctricos, con los permisos de trabajo de la subestación.
- Coordinación con la operación: qué protecciones quedan fuera de servicio, durante cuánto tiempo y con qué respaldo.
Energía y red con el mismo responsable
La fibra de protecciones está a medio camino entre la red y la energía. Por eso conviene que la ejecute un contratista que entienda las dos cosas: el cable que se tiende y el relé que depende de él.
En Favinca trabajamos con máquina fusionadora, equipos de medición como BERT y Megger, winche y portabobina, y con personal certificado en trabajo en altura y en plataformas de izamiento. La misma empresa rehabilita protecciones, control y servicios auxiliares en subestaciones de hasta 400 kV para CORPOELEC. Esa combinación evita el ir y venir entre el contratista de telecomunicaciones y el de protecciones cuando algo no cuadra.
Si su subestación tiene una protección diferencial fuera de servicio, empiece por la fibra: ubique el tramo dañado, revise el estado del ODF en ambos extremos y documente cada hilo antes de empalmar. Después, pida que se compruebe la protección con pruebas funcionales del esquema: recuperar la fibra no basta si el relé no vuelve a operar.
Si tiene protecciones fuera de servicio por fallas de fibra, evaluemos el tramo y el plan de reparación.
